ZAŘÍZENÍ A KOMPONENTY - Bloky pro vážení

Použití

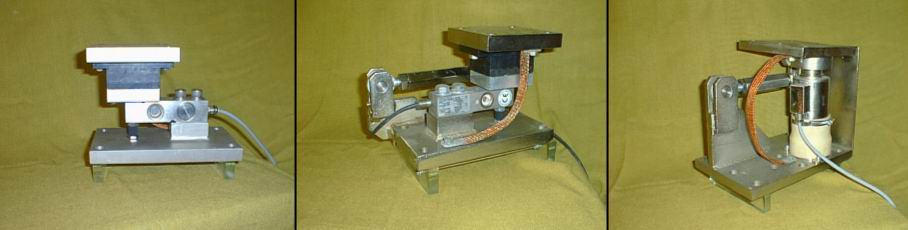

Bloky osazené tenzometrickými snímači zatížení jsou určeny pro vážení nádob, zásobníků, plošin a jiných podobných technologických zařízení. Do vestavného bloku pro vážení jsou integrovány prvky pro ochranu samotného snímače proti poškození. Blok se zpravidla montuje mezi opěrné patky a nosnou konstrukci. Blok je také možno umístit přímo na betonovou podlahu a na něj již položit pouze patky vážené nádoby. Odpadá komplikovaná strojní úprava zařízení pro namontování samotného snímače zatížení. Použitím bloku se výrazně eliminuje boční síla a zároveň se tlumí vibrace přicházející od okolní technologie.

Při použití vestavných bloků pro vážení je naše firma v případě požadavku zákazníka schopna dodat většinu aplikací jako stanovené měřidlo pro obchodní účely v 3. a 4. třídě přesnosti dle ČSN EN 45 501. Bloky jsou vyráběny buď z nerezavějící oceli třídy 17 nebo pozinkované.

Pomocí bloků lze podle provedení a osazení zkompletovat váhy s váživostí od 20 kg do 120 t.

Charakteristické znaky

• Snadná, rychlá a prostorově nenáročná instalace, minimální stavební výška;
• snadná údržba;
• integrované prvky ochrany proti přetížení a poškození snímače;
• eliminace bočních sil a vibrací;
• při kompletní instalaci vážního systému od naší firmy je možno dodat certifikát obchodní váhy;
• u vybraných typů možnost dodávky v provedení EEx ib IIC T4.

Přehled*

* Přehled obsahuje standardní typy bloků. Bloky je možné dodat i pro jiné typy snímačů zatížení (na zakázku).

Příklady použití

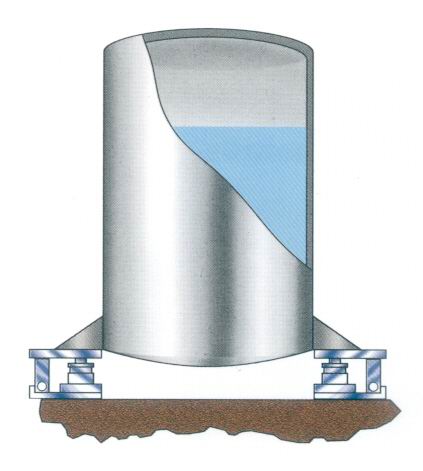

Na zemi stojící zásobníky se třemi nebo čtyřmi patkami. Obrázek

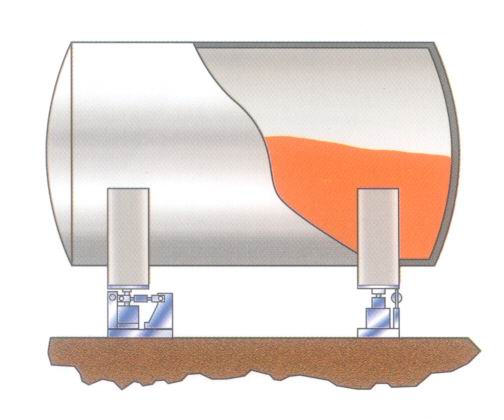

Vodorovně ležící válcové nebo hranaté nádrže se čtyřmi až osmi patkami. Obrázek

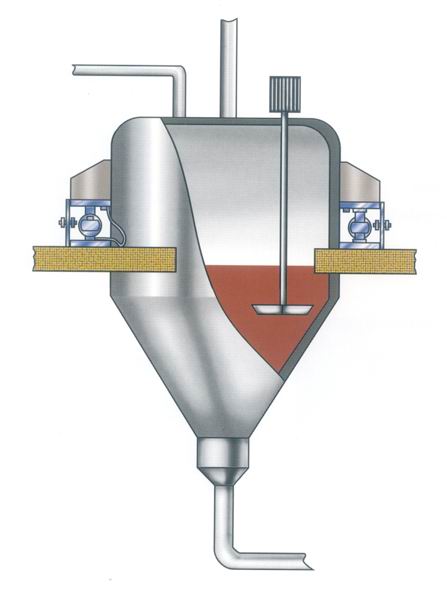

V podlaze zabudované zásobníky se třemi nebo čtyřmi patkami. Obrázek
