ZAŘÍZENÍ A KOMPONENTY - Příslušenství pro instalaci snímačů zatížení

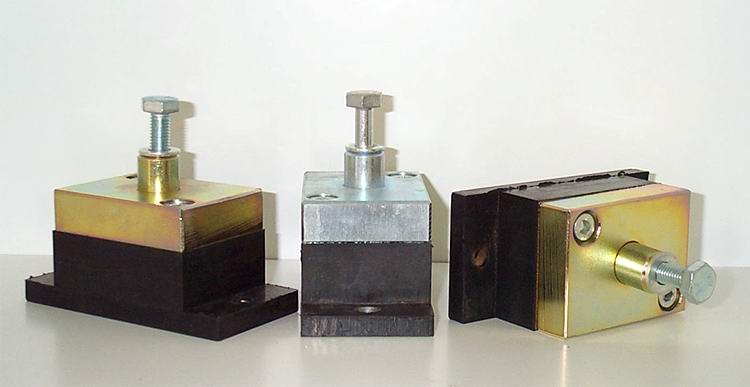

Elastomerové bloky

Elastomerové bloky

Použití

Elastomerové podpěry se používají jako příslušenství snímačů zatížení. Vyznačují se vysokou zatížitelností s minimální deformací v ose zatížení snímače a pružností v ose boční síly snímače. To zaručuje eliminaci vstupu nežádoucích sil do snímače. Dále elastomer pohlcuje rušivé vibrace přicházející od okolní technologie.

Při použití jsou dosahovány velice dobré výsledky přesnosti vážení. Elastomerové podpěry jsou vhodné i pro konstrukce obchodních vah ve 3. a 4. třídě přesnosti.

Elastomerové podpěry VZEL jsou standardně dodávány pro snímače HBM HLCB 220 -1760kg. Po dohodě je možno dodávat podpěry i na jiné typy snímačů.


Technická data*

Jmenovité zatížení [kg] 2 000
Maximální zatížení [% jmen. zat.] 150
Maximální dovolený stranový posun [mm] 4
Horizontální síla pro stran. posun 1 mm [% jmen. zat.] 0,4
Max. dovolená boční síla [kN] 1,6
Materiál zinkovaná ocel nebo nerez. ocel
Hmotnost [kg] 1,9
