DOPRAVNÍ A MANIPULAČNÍ ZAŘÍZENÍ - Motýlová klapka VMK

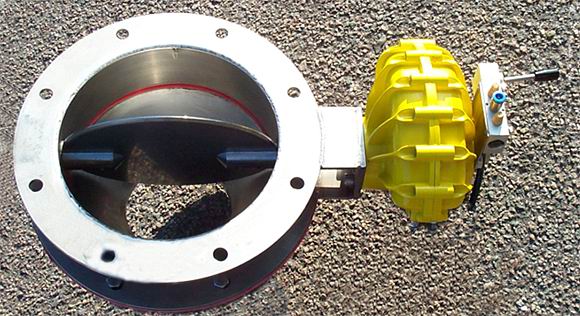

Motýlová klapka VMK

Použití a funkce

Motýlové klapky VMK jsou určeny pro uzavírání a regulaci toku suchých sypkých látek (např. granulátů plastických hmot, barviv, hnojiv, cementu, písku, cukru, obilí, šrotů, mouky, atd.) zejména v průmyslu chemickém, farmaceutickém, potravinářském, krmivářském a stavebním. Talíř klapky je v tělese klapky těsněn na základě principu „kov na kov“, tedy dolehnutím dvou přesně obrobených kovových ploch. Klapky mohou být poháněny kyvným pneumatickým pohonem nebo ručně pomocí páky s aretací v jakékoliv poloze. Pneumatická verze klapky může být osazena snímáním koncových poloh a ovládacím pneumatickým ventilem.


Rozměry

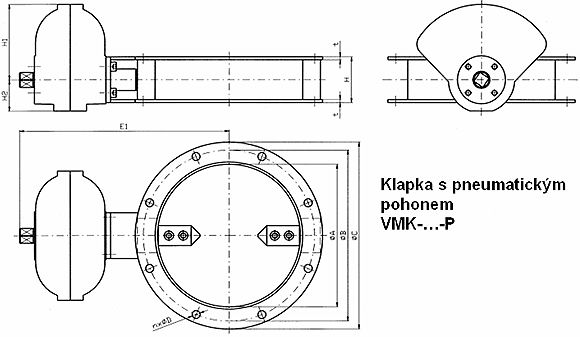

Motýlová klapka s pneumatickým pohonem

Motýlová klapka s pneumatickým pohonem

Typ OA OB OC OD n E1 H H1 H2 t kg
VMK-150-P 150 200 230 14 8 275 70 102 50 5 8,5
VMK-200-P 200 250 280 14 8 300 70 102 50 5 11,0
VMK-250-P 250 300 330 14 8 370 80 133 55 5 16,5

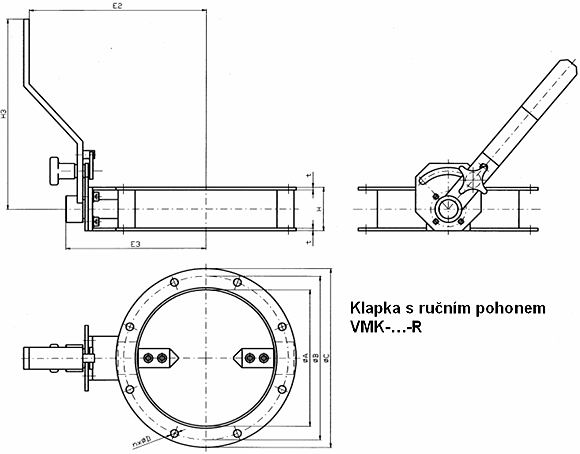

Motýlová klapka s ručním pohonem

Motýlová klapka s ručním pohonem

Typ OA OB OC OD n E2 E3 H3 H t kg
VMK-150-R 150 200 230 14 8 265 195 300 70 5 7,8
VMK-200-R 200 250 280 14 8 300 220 350 70 5 10,4
VMK-250-R 250 300 330 14 8 325 255 350 80 5 12,7

Objednací číslo

DN pohon materiál snímání konc. poloh snímače koncových poloh ventil
VMK






1  5  0 P pneu 1 ocel tř. 11,
lakováno		 0 bez snímání 0 bez snímání 0 bez ventilu
2  0  0 R ruční 2 ocel tř. 17,
potrav.		 1 snímání polohy
otevřeno		 1 mechanické spínače 1/1 1 elmag. ventil 24 VDC
2  5  0 3 ocel tř.17,
chemická		 2 snímání polohy
zavřeno		 2 24VDC induktivní senzory
PNP/NO		 2 elmag. ventil
230 VAC
3 snímání obou poloh 3 24VDC induktivní senzory
PNP/NC		 3 ruční ventil
4 24VDC induktivní senzory
NPN/NO		 jiné na požádání
5 24VDC induktivní senzory
NPN/NC
jiná na požádání
